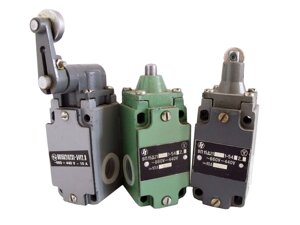

Вимикач кінцевий КУ-701

Кінцеві вимикачі КУ-701, КУ-703, КУ-704 призначені для увімкнення і вимкнення ланцюгів керування механізмів і застосовуються як шляхові.

Кліматичні виконання - У, ХЛ, Т.

Категорія розміщення - 2

Режими роботи кінцевих вимикачів КУ-701, КУ-703, КУ-704:

Найменування Тип приводу Фіксація
КУ-701 A Важіль із роликом Самоповорот важеля
КУ-703 А Вантаж із противагою Фіксація в крайніх положеннях
КУ-704 А Важіль пластинчастий W-подібний Фіксація в кожному положенні
Технічні дані:

Кінцеві вимикачі КУ-700 мають два незалежні електричні кола і можуть працювати як на постійному, так і на змінному струмі.

Допустиме струмове навантаження наведено в таблиці нижче.

Сила струму тривалого режиму, А Сила струму, що вмикається, А Сила струму, що відключається, А
змінний, напруга до 500 В постійний, напруга 110, 220 440 В змінний, напруга до 500 В постійний, напруга 110, 220, 440 В
10 50 25 10 2,5; 1,5; 0,5
Пристрій і робота:

Усі вимикачі уніфіковані і відрізняються тільки приводом. Вимикач складається з корпусу і кришки, виконаних литими з алюмінієвого сплаву, кулачкового барабана з кулачковими шайбами і фіксувального механізму (крім вимикача КУ-703).

Кінцевий вимикач КУ-703

Фіксація кінцевих вимикачів КУ-703 здійснюється завдяки обмеженню руху вантажу і противаги, наявних на приводному важелі, площиною А. У вимикачах КУ-701 храповик під дією пружини фіксує важіль у нульовому положенні. У вимикачах КУ-704 фіксація здійснюється, крім нульового, ще у двох крайніх положеннях. Під час повороту кулачкового барабана кулачкові шайби вмикають або вимикають кулачкові елементи згідно зі схемами, наведеними на габаритних кресленнях.

Розміщення та монтаж:

Кінцеві вимикачі КУ-700 можуть бути встановлені в будь-якому положенні.

Під час встановлення вимикача КУ-703 перевірте надійність упору важеля і передбачте майданчик для вантажу на поліспасті.

Важіль на вимикачах КУ-700 встановлюється в різних положеннях відносно корпусу. Для перестановки важеля на 90° за годинниковою стрілкою відносно вала зніміть важіль, поверніть його на 90° за годинниковою стрілкою, не повертаючи вала, і закріпіть на валу.

Для отримання потрібної схеми замикання проводьте перебирання вимикача в такому порядку: витягніть барабан із корпусу, відверніть гайку барабана, зніміть кулачкові шайби з вала та розташуйте їх на валу згідно з обраною схемою, потім зберіть вимикач.

Вказівки заходів безпеки:

Вимикачі мають бути заземлені. У вимикачах виконання Т передбачені заземлювальні болти, для виконання У - зачищена поверхня однієї з лап. Перед оглядом вимикач відключіть від мережі.

Під час установлення вимикачів КУ-703 передбачте майданчик для вантажу на поліспасті.

Підготовка до роботи:

Перевіривши правильність установлення вимикача, приводної лінійки або штиря, а також схеми, можна переходити до випробування спрацьовування вимикача за допомогою механізму. Перед випробуванням необхідно переконатися в надійності гальм і наявності упорів у механізмі. Випробування починайте з малих швидкостей руху приводної лінійки, поступово переходячи до повних швидкостей.

Можливі несправності та методи їх усунення:

НЕСПРАВНІСТЬ ПРИЧИНА МЕТОД УСУНЕННЯ
Надмірне підвищення температури контактів а) слабке натискання а) замініть пружину кулачкового елемента
б) нагар на поверхні контактів б) зачистіть контакти, ті, що зносилися, замініть
Не повертається важіль проводу а) слабка пружина фіксатора а) замініть пружину
б) заїдання вала в підшипниках б) змастіть або замініть підшипник, усуньте неспіввісність
Технічне обслуговування:

Для забезпечення нормальної роботи вимикач слід періодично розкривати й оглядати. Якщо апарат працює рідко, огляд можна проводити один раз на місяць, у разі інтенсивної роботи - частіше. Огляд проводьте також після кожної тривалої перерви в експлуатації.

Під час огляду необхідно перевірити:

знос і стан поверхні контактів. У разі сильного нагару срібні контакти рекомендується зачищати напилком із дрібною рискою (зачищення наждачним папером не допускається);
затяжку всіх контактних з'єднань, гвинтів, що кріплять кулачкові елементи, підшипник фіксатора тощо;
надійність спрацьовування фіксувального механізму;
опір ізоляції, який має бути не менше 0,5 МОм, за нижчого опору ізоляції вимикач слід сушити. Під час ремонту вимикача або заміни зношених частин допускається розбирання вимикачів.
Збирання вимикача слід проводити в порядку, зворотному розбиранню. Під час встановлення блоку елементів звернути увагу на розчин контактів.

Періодично, залежно від інтенсивності роботи вимикача, змащуйте осі фіксатора і ролика приводного важеля антифрикційним мастилом. Не допускається потрапляння мастила на поверхню контактів, оскільки воно викликає їхнє обгорання.
