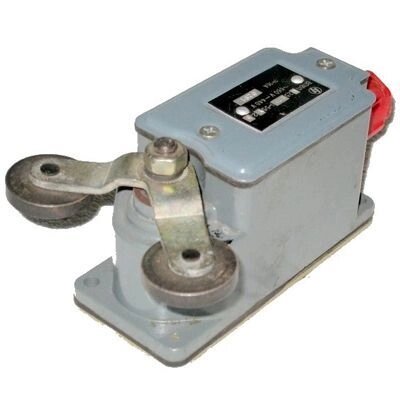

Вимикач кінцевий ВП16РГ23Б251-55

Выключатели путевые серии ВП16

Выключатели путевые серии ВП16 мгновенного действия предназначены для коммутации электрических цепей управления переменного напряжения до 660 В частотой 50 и 60 Гц и постоянного напряжения до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Структура условного обозначения
ВП16Х23ХХХ1-55Х2.Х
ВП - выключатели путевые
16 - номер серии
Х - исполнение корпуса по виду ввода проводов (Г - с резьбовым неуплотненным вводом, Д - с притычным вводом, Е - с резьбовым уплотнением вводом)

23 - номинальный ток - 16 А
Х - группа коммутационной износостойкости (А - 2,5 млн. циклов ВО, Б - 1 млн.циклов ВО)
Х - количество полюсов (1 - 1 полюс, 2 - 2 полюса)
Х - вид привода (3 - рычаг с роликом, 4 - селективный привод, 5 - V - образный рычаг)


1 - способ крепления выключателя
55 - степень защиты IP55
Х2 - климатическое исполнение (У, ХЛ, Т) и категория размещения (2)
Х - количество замыкающих и (или) размыкающих контактов (1-1 замыкающий, 2-1 размыкающий, 3-1 замыкающий и 1 размыкающий

Технические характеристики
